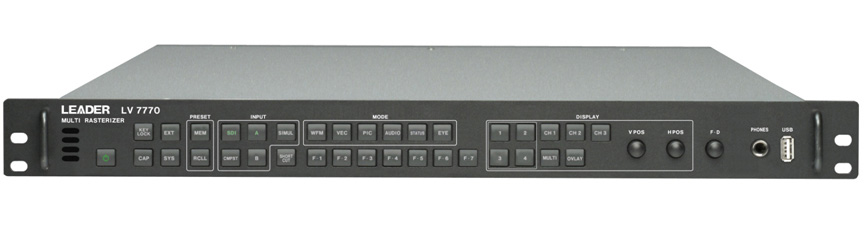

Leader multi rasterizer LV 7770 to urządzenie pomiarowe, które obsługuje sygnały 3G-SDI, HD, HD-SDI i SD-SDI. Posiada wiele funkcji, w tym jednoczesne monitorowanie dwóch sygnałów wejściowych SDI, przechwytywania ramek, pomiaru synchronizacji i analizy danych ANC. Nawet jeśli jeden z sygnałów wejściowych nie jest wyświetlany, rasterizer monitoruje ten sygnał w celu detekcji błędów.
Dodatkowo, LV 7770 jest wyposażony w złącza wyjściowe SDI, które mogą generować szeregowe, reclokowane sygnały SDI z wejściowych sygnałów SDI. Złącze wyjścia A / B generuje sygnał blokady sygnału SDI na kanale A lub kanale B. Wyjście generowane przez to złącze jest przełączane pomiędzy dwoma kanałami, gdy zostanie naciśnięty przycisk wejściowy (A lub B).
Sygnał wejściowy SDI monitora obrazu (LV 5770SER08 i LV 5770SER09) może być 8-bitowy. Niezależnie od sygnału wejściowego SDI, format wyjściowy można ustawić na YCBCR 4: 2: 2, YCBCR 4: 4: 4 lub RGB 4: 4: 4.
Szeroki zakres formatów wyświetlania (LV 5770SER08 i LV 5770SER09)
W trybie waveform, vector i obrazu, rasterizer LV 7770 może wyświetlać dwa sygnały wejściowe SDI jeden na drugim lub obok siebie. To sprawia, że urządzenie nadaje się do regulacji wartości wzmocnienia i balansu czerni dwóch sygnałów wideo. W trybie waveform i vector, LV 7770 umożliwia łatwiejszą identyfikację różnych kanałów wejściowych, wyświetlając je przy użyciu różnych kolorów.
Funkcja przechwytywania:
- Ekranu - umożliwia przechwytywanie ekranu jako obrazu nieruchomego
- Ramek - przechwytuje pojedyncze klatki sygnałów SDI
- Błędów - automatycznie wykrywa i przechwytuje ramki błędów.
Można nie tylko przechwycić dane przez analizator LV 7770, ale również porównywać z sygnałem wejściowym lub zapisać w pamięci USB, a następnie wyświetlić zapisane dane na komputerze.
Wyświetlacz pomiarowy LV 7770 ma rozdzielczość XGA (efektywna rozdzielczość 1024 x 768) i może być wyprowadzana ze złącza DVI-I. Współczynnik proporcji można zmieniać między 4: 3, 16: 9 i 16:10 (wyświetlacz musi mieć funkcję konwersji rozdzielczości).
Wyświetlacz 3D Assist (LV 5770SER08 i LV 5770SER09)
Sygnały wideo w formacie 3D można oceniać, stosując sygnał wideo dla lewego oka przez kanał A i sygnał wideo dla prawego oku przez kanał B. Dostępne formaty wyświetlania obrazu to: anaglyph, convergence, overlay, wipe, checker i flicker.
Digital Audio I / O
Zewnętrzny cyfrowy sygnał audio może być wyświetlany dodatkowo razem z embeddowanym. 4 złącza z 8 kanałami I / O mogą pracować jako wejście i wyjście. Dlatego też LV 7770 może być używany do monitorowania cyfrowego dźwięku embeddowanego audio. Ponadto, gdy w LV 7770 jest zainstalowana 16-kanałowa cyfrowa opcja audio I / O (LV 7770 OP70), liczba złączy I / O może zostać rozszerzona na 8 złączy z 16 kanałami (w celu pomiaru osadzonego dźwięku, LV 7770 musi mieć zainstalowane oprogramowanie LV 5770SER08 lub LV 5770SER09).
Rasterizer LV 7770 posiada funkcję pomiaru głośności dla 2 sygnałów.
Standardowe wyposażenie w funkcję CINELITE ułatwia zarządzanie poziomami określonych punktów na ekranie. Jest to użyteczne przy ustawianiu wzmocnienia sygnału dla wielu kamer za pomocą tego samego punktu odniesienia. Funkcja CINEZONE z kolei umożliwia sprawdzenie rozkładu luminancji całego obrazu.
Funkcja analizy danych sygnału SDI (LV 5770SER08 i LV 5770SER09)
Na wyświetlaczu stanu mogą być wykryte błędy transmisji SDI oraz różne błędy związane z osadzonym sygnałem audio i dodatkowymi danymi. Ponadto, LV 7770 zawiera dziennik zdarzeń, zrzut danych i zewnętrzny sygnał synchronizacyjny oraz funkcje wyświetlania różnic fazowych sygnału SDI do analizy sygnałów SDI. Wyświetlane są dodatkowe dane wraz z osadzonymi numerami linii i numerami odpowiednich standardów na liście. Umożliwia to wyświetlanie szczegółowych analiz.
Wyświetlacz kodu czasowego (LV 5770SER08 i LV 5770SER09)
Można wyświetlić LTC i VITC, które są osadzone w sygnale SDI oraz D-VITC, który jest osadzony w sygnale SD-SDI. Kod czasowy może być również używany do znaczników czasu w dzienniku zdarzeń.
Złącza sterowania zewnętrznego
LV 7770 posiada dwa zewnętrzne złącza sterujące: port Ethernet i złącze zdalnego sterowania.
Poprzez połączenie interfejsu Ethernet z komputerem PC można zdalnie sterować LV 7770 przez TELNET, przesyłać pliki przez FTP, zdalnie sterować LV 7770 i wykrywać błędy w protokole SNMP oraz sterować LV 7770 przez HTTP.
Opcjonalnie urządzeniem można sterować zdalnie przez panel LV 7770-01.
Złącze zdalnego sterowania może być używane do ładowania presetów, przełączania sygnału wejściowego i transmisji błędów.
Bit Rate | ||||
3G-SDI | 2.970 Gbps or 2.970/1.001 Gbps | |||
HD-SDI | 1.485 Gbps or 1.485/1.001 Gbps | |||
SD-SDI | 270 Mbps | |||
SD-SDI Video Signal Formats and Standards | ||||
Color System | Quantization | Scanning | Frame (Field) Rates | Compliant Standard |
YCbCr 4:2:2 | 10 bits | 525i | 59.94 | SMPTE ST259 |
625i | 50 | |||
HD-SDI Video Signal Formats and Standards | ||||
Color System | Quantization | Scanning | Frame (Field) Rates | Compliant Standard |
YCbCr 4:2:2 | 10 bits | 1080i | 60, 59.94, 50 | SMPTE ST274 |
1080p | 30, 29.97, 25, 24, 23.98 | SMPTE ST292 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
720p | 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 | SMPTE ST296 | ||
SMPTE ST292 | ||||
HD Dual Link Video Signal Formats and Standards | ||||
Color System | Quantization | Scanning | Frame (Field) Rates | Compliant Standard |
YCbCr 4:2:2 | 10 bits | 1080p | 60, 59.94, 50 | SMPTE ST372 (1920 x 1080) |
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
YCbCr 4:4:4 | 10 bits | 1080p | 30, 29.97, 25, 24, 23.98 | |
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
RGB 4:4:4 | 10 bits | 1080p | 30, 29.97, 25, 24, 23.98 | |
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
1080p | 24, 23.98 | (2048 x 1080) | ||
1080PsF | 24, 23.98 | |||
When these signals are displayed, phase differences of up to 100 clocks (approx. 1.4 us) between links A and B are automatically corrected. 1080p/60 1080p/59.94, and 1080p/50 signals can not be used in external sync mode. | ||||
3G-SDI Level A Video Signal Formats and Standards | ||||
Color System | Quantization | Scanning | Frame (Field) Rates | Compliant Standard |
YCbCr 4:2:2 | 10 bits | 1080p | 60, 59.94, 50 | SMPTE ST424 SMPTE ST425 |
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
YCbCr 4:4:4 | 10 bits | 1080p | 30, 29.97, 25, 24, 23.98 | |
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
720p | 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 | |||
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
RGB 4:4:4 | 10 bits | 1080p | 30, 29.97, 25, 24, 23.98 | |
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
720p | 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 | |||
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
1080p | 24, 23.98 | (2048 x 1080) | ||
1080PsF | 24, 23.98 | |||
720p/30, 720p/29.97, and 720p/24 signals can not be used in external sync mode. In addition, 2H display on the video signal waveform display is not possible for 1080p/60, 1080p/59.94, and 1080p/50 signals | ||||
3G-SDI Level B Video Signal Formats and Standards | ||||
Color System | Quantization | Scanning | Frame (Field) Rates | Compliant Standard |
YCbCr 4:2:2 | 10 bits | 1080p | 60, 59.94, 50 | SMPTE ST424 SMPTE ST425 |
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
YCbCr 4:4:4 | 10 bits | 1080p | 30, 29.97, 25, 24, 23.98 | |
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
RGB 4:4:4 | 10 bits | 1080p | 30, 29.97, 25, 24, 23.98 | |
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
12 bits | 1080p | 30, 29.97, 25, 24, 23.98 | ||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
1080i | 60, 59.94, 50 | |||
1080p | 24, 23.98 | (2048 x 1080) | ||
1080PsF | 24, 23.98 | |||
2H display on the video signal waveform display is not possible for 1080p/60, 1080p/59.94 and 1080p/50 signals | ||||
3G-SDI Level B (2 map) Video Signal Formats and Standards | ||||
Color System | Quantization | Scanning | Frame (Field) Rates | Compliant Standard |
YCbCr 4:2:2 | 10 bits | 1080i | 60, 59.94, 50 | SMPTE ST424 SMPTE ST425 |
1080p | 30, 29.97, 25, 24, 23.98 | |||
1080PsF | 30, 29.97, 25, 24, 23.98 | |||
720p | 60, 59.94, 50, 30, 29.97, 25, 24, 23.98 | |||
720p/30, 720p/29.97, 720p/25, 720p/24, and 720p/23.98 signals can not be used in external sync mode | ||||
GENERAL SPECIFICATIONS | ||||
Environmental Conditions | ||||
Operating Temperature Range | 0 to 40oC | |||
Operating Humidity Range | 85% RH or less (no condensation) | |||
Optimal Temperature | 10 to 30oC | |||
Operating Environment | Indoors | |||
Elevation | Up to 2,000 m | |||
Over Voltage Category | II | |||
Pollution Degree | 2 | |||
Power Requirements | ||||
Voltage | 90 to 250 VAC | |||
Frequency | 50/60 Hz | |||
Power Consumption | 120 W max. | |||
Dimensions (excluding protrusions) | 426mm (W) x 44mm (H) x 460mm (D) | |||
16.77 inch (W) x 1.73 inch (H), 18.11 inch (D) | ||||
Weight (excluding options and accessories) | Approx. 5Kg | |||
Accessories | Power Cord (1), Cover/inlet Stopper (1), 15-pin D-sub Connector (1), 15-pin D-sub Connector Cover (1), 37-pin D-Sub Connector (1), 37-pin D-Sub Connector Cover (1), Instruction Manual (1) |
